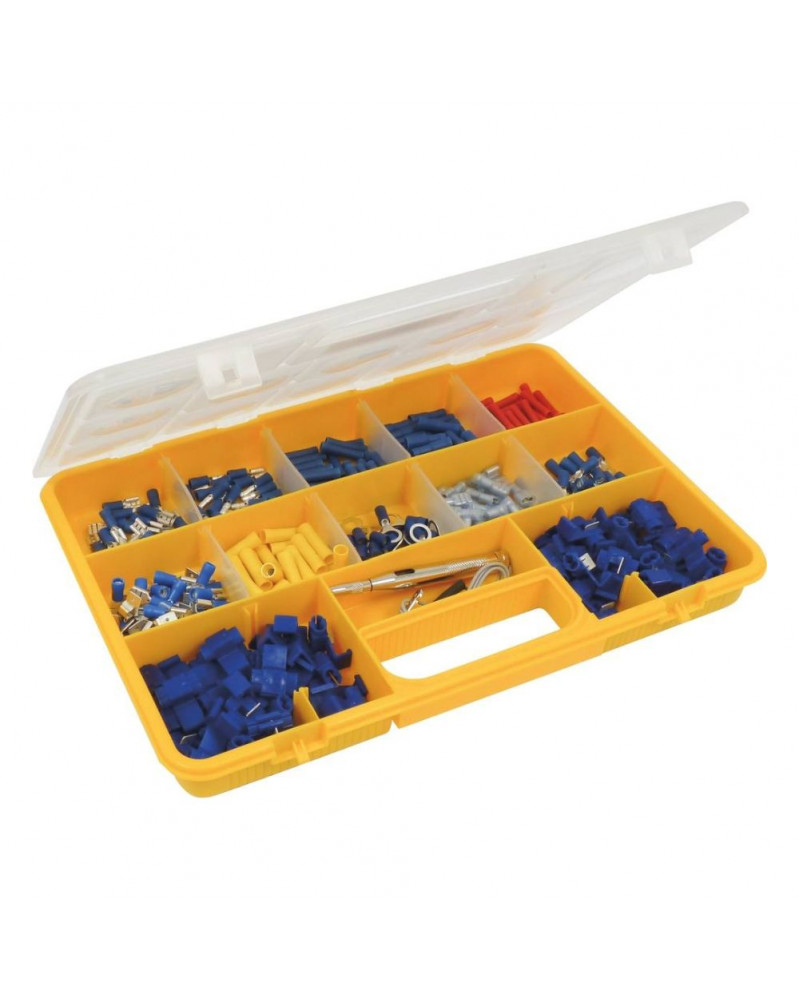

Cosse électrique, 1 testeur, 301 pièces - SODISE
Un raccordement électrique ou une recherche de panne engagée sans le matériel adéquat génère fréquemment des pertes de temps et des connexions défaillantes. Le coffret Sodise permet d’éviter ces problèmes en regroupant les connecteurs les plus courants et un tournevis testeur au sein d'un même dispositif.
A quoi sert cette cosse électrique ?
La réalisation ou la remise en état d'un faisceau électrique, sur véhicule, remorque, embarcation ou machine industrielle, exige des connecteurs correctement isolés afin de prévenir tout risque de court-circuit. Ce coffret permet d'effectuer des jonctions étanches, des piquages, des mises à la masse et des raccordements sur des câbles de sections variées. Il sert également à rétablir le fonctionnement d'un éclairage, d'un capteur, d'un démarreur ou de tout équipement électronique embarqué présentant un défaut d'alimentation. De plus, le tournevis testeur 6/12/24V intégré complète cet ensemble, il permet de contrôler la continuité d'une ligne, de vérifier la présence d'alimentation en aval d'un fusible et de valider la tension du circuit avant ou après sertissage.
Quels sont les avantages de ce coffret de cosses ?
Les cosses pré-isolées en PVC de couleur, rouge, bleu ou jaune, offrent un repérage visuel immédiat des sections de câble compatibles, ce qui garantit un sertissage solide ainsi qu'un isolement thermique et électrique durable. La diversité des embouts, fourches, œillets, connecteurs mâles et femelles, couvre l'essentiel des besoins de raccordement rencontrés en atelier mécanique sans recours à des références complémentaires. Le testeur de tension à pointe fine se positionne aisément à travers une gaine sans altérer le câblage, ce qui permet de localiser une coupure sur un faisceau complexe en quelques instants. Le boîtier de rangement translucide protège enfin les composants contre l'humidité, la poussière et les projections accidentelles inhérentes à un environnement d'atelier.
Comment utiliser ce coffret de cosses et testeur Sodise ?
- Dénudez l'extrémité du câble électrique sur la longueur adaptée au fût de la cosse.
- Insérez le brin en cuivre dénudé dans le fût métallique de la cosse isolée appropriée.
- Utilisez une pince à sertir adaptée pour comprimer fermement la partie métallique et immobiliser le fil.
- Pour contrôler la tension, raccordez la pince crocodile du testeur à une masse métallique du véhicule.
- Positionnez la pointe du testeur sur la borne ou le câble à vérifier, le témoin lumineux s'active si le circuit est sous tension (6, 12 ou 24V).
- Rangez les cosses inutilisées dans leurs compartiments respectifs à l'issue de l'intervention.
Caractéristiques techniques
- Marque : SODISE.
- Référence : 16797.
- Nombre de pièces : 301 pièces (300 cosses + 1 testeur).
- Types de cosses : œillets, fourches, clips mâles, clips femelles, prolongateurs Codes couleurs sections rouge (0,5 à 1,5 mm²), bleu (1,5 à 2,5 mm²), jaune (4 à 6 mm²).
- Isolant : PVC haute résistance.
- Plage de tension : testeur 6V / 12V / 24V.
*/
